F5X系列振动给料机

F5X Vibrating Feeder is designed for super-heavy operation condition. It has 4.5G of strong vibration intensity and extremely firm chute body structure. With 1600TPH capacity, 1.5m maximum feeding particle size and 25~45 m³ standard capacity of bin, it is able to bear 80 m³ compartment pressure, which adapts to heavy compartment pressure, high load and heavy impact and other similar poor conditions during the primary feeding operation.
Product Features: Super-heavy design and 4.5G of strong vibration intensity release better performances.

应用范围:
F5X系列振动给料机为超重型工况设计，拥有高达4.5G的振动强度及异常坚固的槽体结构，其处理量达1600TPH，给料粒度达1.5m，标准料仓容积为25~45立方米，承受80立方米料仓的仓压，可满足大仓压、高负荷、大冲击等恶劣的初段给料工况。该给料机安装高度较低，布置空间小，适用于向初级颚式破碎机、初级反击破碎机和初级锤式破碎机等连续给料。

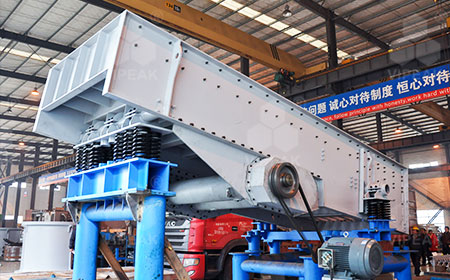

设备图集

工作原理

F5X系列振动给料机主要由前支座、槽体、激振器、后支座、防护罩、电机、电机减震器等部件组成。
F5X系列振动给料机采用电机来驱动位于激振装置内的偏心轴。该轴通过齿轮同与之互相并列的另一根轴相连接。当这两根轴转动时，就产生了激振力。轴的这种设置方式，使得所产生的冲程将物料从给料端缓慢地推至排料端。与此同时，对物料进行筛分，使其粒度更加均匀。
通过改变激振装置的速度，可以对振动给料机的给料能力进行调节。如有必要，也可以通过改变冲程的角度(采用改变齿轮相位的方法)来调节其生产能力。

设备特点

超能激振器
FV超能激振器，振动强度高达4.5G；油浴式润滑，润滑周期长达1500小时；轴承整体拆装式设计，故障维护便捷。
超重型设计
大型矩形管横纵布置的超重型框架结构，能承受大仓压、大的落料冲击；采用高强度扭剪螺栓装配，侧板上无任何焊点，无焊接应力造成开裂的隐患。
预筛分功能
棒条采用高落差、高剔除效率、高耐磨性、方便安装更换的模块式设计，丰富的棒条配置可满足不同应用下的预筛分要求。
高配置结构
销柱式支撑结构，角度可调；复合弹簧承载力大，平稳静音；进口转轴式电机减震器，内置橡胶芯棒，长达六年免维护，减震效果好，电机寿命长。

技术参数

型号	料槽尺寸(mm)	最大进料粒度 (mm)	最大处理能力 (t/h)	棒条长度(mm)	功率(kw)
F5X1045（M）	1000×4500	700	400	1×1200	15
F5X1345（M）	1300×4500	9002	600	1×1200	22
F5X1360（S）	1300×6000	900	600	2×1200	30
F5X1645（M）	1600×4500	1200	1000	1×1200	22
F5X1660（S）	1600×6000	1200	1000	2×1200	30
F5X2060	2000×6000	1500	2400	2×1200	45
F5X1354G	1300×5400	900	500	4×900	22
F5X1654G	1600×5400	1200	800	4×900	30
F5X2054G	2000×5400	1500	1200	4×900	45
